石墨烯量产破局

当科学家们第一次在实验室里观察到石墨烯的那一刻，整个材料学界都为之震动。这种由单层碳原子组成的二维材料，以其惊人的强度、导电性和导热性，被誉为"材料界的黑金"。然而，从实验室的微观世界走向工业化量产，这条路走得并不轻松。如今，中国科学家和工程师们终于攻克了这一世界性难题，实现了高纯度碳原子材料的规模化生产，这不仅是技术上的突破，更是产业革命的开端。

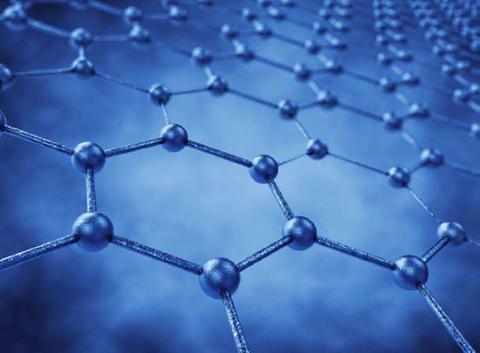

石墨烯的神奇之处在于它的结构——每一个碳原子都以sp²杂化轨道形成六角形蜂巢晶格，这种完美的二维结构赋予了它无与伦比的物理特性。理论上，石墨烯的强度是钢的200倍，但密度只有钢的1/5；它的电子迁移率是硅的100倍，导热系数是铜的10倍。这些数字听起来像是科幻小说里的设定，但却是实实在在的科学事实。问题在于，如何将这种在显微镜下才能观察到的微观奇迹，转化为可以实际应用的大规模材料。

传统的石墨烯制备方法主要有机械剥离法、化学气相沉积法、氧化还原法等，但这些方法要么产量极低，要么难以保证纯度，要么成本高昂得令人望而却步。机械剥离法虽然能获得高质量的石墨烯，但一次只能得到微克级别的产物，连做个实验样品都显得捉襟见肘。化学气相沉积法虽然能够制备大面积石墨烯，但需要昂贵的金属催化剂，而且转移过程复杂，容易引入缺陷。氧化还原法虽然成本相对较低，但制备的石墨烯含有大量氧官能团，导电性大打折扣。

中国科研团队独辟蹊径，开发出了一种全新的"自下而上"合成工艺。这种方法的核心在于精确控制碳原子的自组装过程，就像是用纳米级的针线，一针一线地"编织"出完美的碳原子网格。通过特殊的催化剂体系和反应条件控制，他们实现了碳源分子在特定基底上的定向生长，最终形成了大面积、高质量的单层石墨烯。这种方法不仅避免了传统方法的缺陷，更重要的是实现了连续化生产，产量达到了公斤级别，这在国际上都是前所未有的突破。

纯度是衡量碳原子材料品质的关键指标。在微观世界里，哪怕是一个原子的缺陷，都可能影响材料的整体性能。中国团队制备的石墨烯纯度达到了99.9%以上，这意味着在每1000个碳原子中，杂质原子不超过1个。这种超高纯度的实现，得益于精密的净化工艺和严格的质量控制体系。生产过程中，每一个环节都有实时监测，从原料的纯化到反应过程的控制，再到产品的后处理，都做到了精益求精。

量产能力的突破，让石墨烯从实验室的"珍品"变成了可以大规模应用的"商品"。在新能源领域，石墨烯可以作为超级电容器的电极材料，大幅提升储能密度和充放电速度；在电子信息领域，石墨烯有望取代硅成为新一代半导体材料，制造出更小、更快、更省电的芯片；在复合材料领域，只需添加少量石墨烯就能显著提升材料的强度、韧性和功能性。这些应用前景，曾经因为材料的稀缺而显得遥不可及，如今终于看到了实现的曙光。

产业化之路并非一帆风顺。大规模生产意味着要解决无数工程化难题：如何保证批间一致性？如何降低能耗和成本？如何处理生产过程中的废弃物？中国工程师们创造性地开发了闭环生产工艺，实现了原料的循环利用和废物的资源化处理。通过智能控制系统和自动化设备，他们不仅提高了生产效率，还确保了产品的稳定性和可靠性。现在的生产线，已经能够实现24小时连续运转，月产能达到吨级水平。

这项技术的突破，其意义远不止于一种新材料的量产。它代表了中国在新材料领域从跟跑到并跑，再到领跑的转变。过去，高端新材料几乎被国外巨头垄断，国内企业只能从事低附加值的加工环节。现在，中国拥有了自主知识产权的核心技术和完整的产业链，这不仅能够满足国内需求，还有望参与国际竞争，在全球新材料格局中占据重要地位。

展望未来，随着碳原子材料量产技术的不断完善和成本的持续降低，它的应用范围将会进一步扩大。从航空航天到生物医疗，从节能环保到智能穿戴，这种"万能材料"正在开启一个全新的时代。而中国在这场材料革命中扮演的角色，已经从旁观者变成了主导者。这不仅仅是技术的胜利，更是创新体系和制造能力的体现，标志着中国正在从制造大国向创造强国稳步迈进。

当然，技术的突破只是开始，真正的挑战在于如何将这种先进的材料转化为实际的产品和产业。这需要产学研的深度融合，需要上下游企业的协同创新，更需要市场需求的牵引和政策的支持。但无论如何，高纯度碳原子材料的量产已经为我们打开了一扇通往未来的大门，门后的世界充满了无限的可能和机遇。在这个碳时代的新起点上，中国正以坚实的步伐，走向材料强国的光明未来。
