沙子到芯片：人类智慧的极致蜕变

在广袤的沙漠中，那些看似平凡无奇的沙子，谁能想到它们竟然是现代科技文明的基石？这些普通的石英砂，经过一系列精密的物理化学变化，最终化身为驱动整个数字世界的硅芯片。这不仅仅是物质的转变，更是人类智慧的结晶，是从原始材料到尖端科技的华丽蜕变。

芯片制造的第一步，就是从沙子中提取高纯度的硅。这个过程听起来简单，实际操作却极其复杂。首先要将沙子中的二氧化硅还原成冶金级硅，纯度大约在98%左右。但这远远不够，芯片制造需要的是电子级多晶硅，纯度必须达到99.999999999%，也就是所谓的"11个9"的纯度。想象一下，这相当于在整个地球的人口数量中，只允许有一个杂质原子存在。

获得高纯度硅后，接下来就是制造单晶硅锭。通过柴可拉斯基法，将多晶硅在高温下熔化，然后使用一个单晶硅籽晶慢慢向上提拉，在这个过程中，硅原子会按照籽晶的晶格结构有序排列，形成完美的单晶硅锭。这个硅锭的直径通常有200毫米或300毫米，就像一根巨大的金属香肠，闪烁着银灰色的光泽。

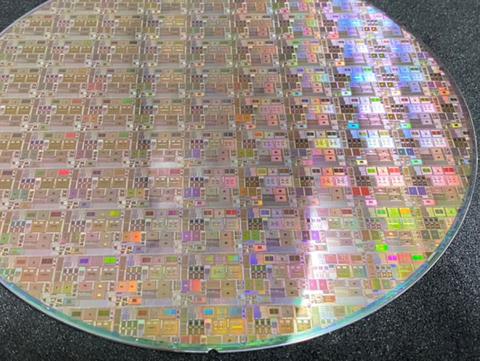

单晶硅锭经过切割、研磨和抛光，就变成了我们熟知的硅晶圆。这些晶圆的表面光滑如镜，平整度要求极高，任何微小的凹凸都会影响后续的制造工艺。晶圆的厚度通常在0.5毫米到1毫米之间，直径越大，能够制造的芯片数量就越多，成本效益也越高。

光刻工艺是芯片制造中最关键也最神奇的环节。这个过程就像是用光来"雕刻"电路图案。首先要在晶圆表面涂上一层光刻胶，然后通过光刻机将设计好的电路图案投射到光刻胶上。曝光后的光刻胶会发生化学变化，有的部分变得可溶，有的部分变得不可溶，通过显影液处理，就形成了精确的电路图案模板。

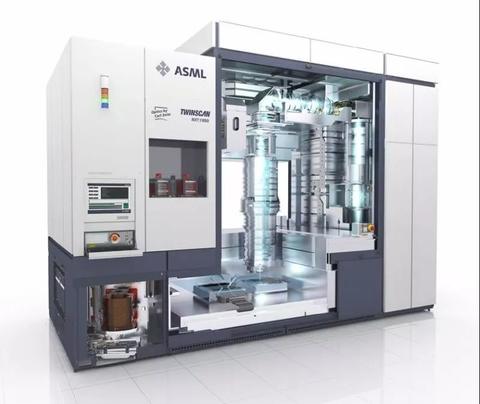

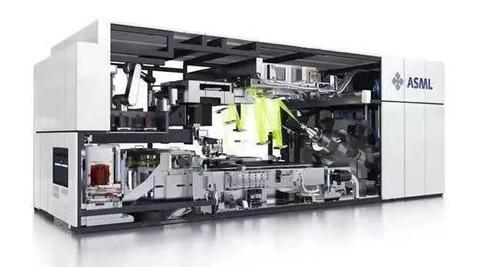

现代最先进的光刻机使用极紫外光（EUV）技术，波长只有13.5纳米，比可见光的波长短了将近30倍。这种技术能够让芯片上的晶体管尺寸缩小到5纳米甚至更小。一台先进的光刻机价格高达上亿美元，比波音787客机还要昂贵，而且全球只有少数几家公司能够制造。

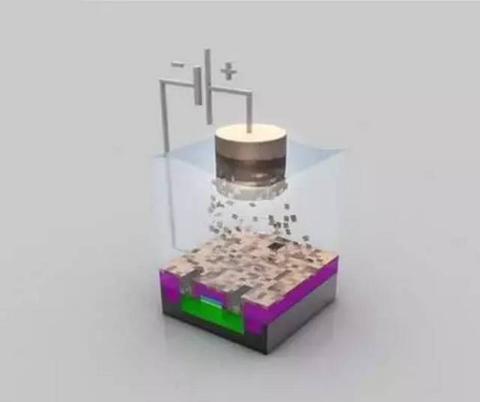

在图案形成之后，就是各种材料的沉积和蚀刻过程。通过化学气相沉积、物理气相沉积等技术，在晶圆表面沉积各种功能的薄膜材料。然后通过等离子体蚀刻，精确地去除不需要的部分。这个过程要重复几十次甚至上百次，每一层都要精确对齐，误差不能超过几个纳米。

离子注入是另一个关键步骤，通过将特定的杂质原子注入硅晶格中，形成P型或N型半导体区域，从而制造出晶体管的基本结构。这个过程需要精确控制注入的能量和剂量，以确保晶体管的电学特性符合设计要求。

当所有的制造步骤完成后，晶圆上已经布满了成千上万个独立的芯片。这些芯片要经过严格的测试，只有通过测试的芯片才会被切割下来，封装成我们日常见到的芯片产品。封装不仅要保护脆弱的芯片核心，还要提供与外部电路连接的引脚。

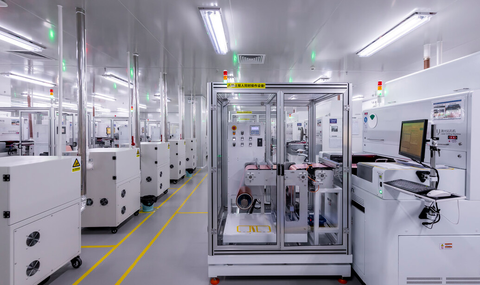

从沙子到芯片的整个过程，需要在超洁净环境中进行，洁净度要求比医院手术室还要高上千倍。任何一个微小的灰尘颗粒都可能导致整个芯片报废。制造工厂的投资动辄数百亿美元，研发周期长达数年，这也就是为什么芯片制造被认为是人类历史上最复杂的制造工艺。

如今，一颗指甲盖大小的芯片上可以集成数百亿个晶体管，这个数字已经超过了银河系中恒星的数量。这些晶体管以纳秒级的速度开关，执行着复杂的计算任务，驱动着从智能手机到超级计算机，从智能家居到自动驾驶汽车的一切现代科技产品。

芯片技术的进步遵循着摩尔定律，每18-24个月晶体管的数量就会翻一番，而成本却保持不变甚至下降。这个定律已经持续了半个多世纪，虽然近年来面临物理极限的挑战，但工程师们仍在不断寻找新的材料和工艺来推动技术进步。

从沙漠中的一粒沙子，到改变世界的硅芯片，这个转变过程凝聚了无数科学家和工程师的心血。它不仅是材料科学的奇迹，更是人类智慧与创造力的体现。每一颗芯片背后，都是对极致精度的不懈追求，是对物理极限的不断挑战，更是人类文明向前迈进的有力证明。
